产品详情

E5052B 信号源分析仪(SSA) 特点


在简单易用的仪器中提供先进的 SSA 测试性能

使用 Keysight E5052B 信号源分析仪，您再也不用在测试台上摆满各种工具来执行新一代信号源分析。 Keysight E5052B SSA 测试仪提供了卓越的性能和丰富功能，可帮助无线通信等行业分析各种信号源的功能特性。

    具有超低的本底噪声并采用了交叉关联方法，可进行相位噪声测量

    简化复杂、费时的测量程序，有效地缩短测试时间

    多窗口显示可以加速测量结果评测，并允许您同时查看多个结果

    同时测量频率、相位和功率在不同时间的瞬态

    视频触发功能让您可以捕获意外的频率变化

    能够评测高速数据通信系统中的时钟抖动


超高的相位噪声灵敏度

E5052B 信号源分析仪将优良的性能和出色的灵活性集于一身，可以满足您当前及未来的信号源测试需求。

    迹线积分和抖动转换可提供快速而准确的抖动分析

    性能出色的低噪声直流源兼具准确和灵活的特点

    与 E5053A 微波下变频器配合使用时，E5052B 的频率范围可以扩展至 26.5 GHz；与 E5053A 和 Keysight 11970 系列混频器配合使用时，则可以扩展至 110 GHz。


E5052B 信号源分析仪(SSA) 主要技术指标



    附加信息:Easy-one-step measurement • Exceptionally fast measurements

    Cross correlation:是

    用于振荡器表征的直流电源:1 voltage outputs, 1 tuning voltage output, floating

    Input frequency range:n/a

    频率:7 GHz

    测量功能:Phase noise、Baseband noise、AM noise、瞬态、DC current、Spectrum monitor、VCO characterization

    偏置频率范围:1 Hz to 100 MHz

    其它特性:n/a

    相位噪声灵敏度:-168 dBc/Hz (spec, RF=10 MHz, @1 MHz offset) -178 dBc/Hz (typical, RF=10 MHz, @1 MHz offset)

    参考信号源:Built-in

    瞬时/射频瞬时测量:Frequency, RF Power, Phase


E5052B 信号源分析仪(SSA) 标准配置


SSA 信号源分析仪，10 MHz 至 7 GHz、26.5 GHz 或 110 GHz
频率范围

    射频输入频率范围：10 MHz 至 110 GHz

    分析偏移频率范围：1 Hz 至 100 MHz

    具有超低的本底噪声并采用了交叉关联方法，可进行相位噪声测量

    频率瞬态捕获范围：在窄带时高达 80 MHz，在宽带时高达 4.8 GHz

噪声测量功能

    具有超低的本底噪声并采用了交叉关联方法，可进行相位噪声测量

    无需更改射频连接，便可进行 AM 噪声测量和相位噪声测量

    可进行从 1 Hz 到 100 MHz 的基带噪声测量

    在实时模式下可提供高达 15 MHz 扫宽的频谱监测

分析功能

    同时测量频率、相位和功率在不同时间的瞬态特征

    视频触发功能可用于捕获意外的频率变化

    出色的低噪声直流源（频率/功率/直流电源-电流与 Vc 和 Vs）支持全面的 VCO 表征

    能够进行飞秒级分辨率的时钟抖动测量

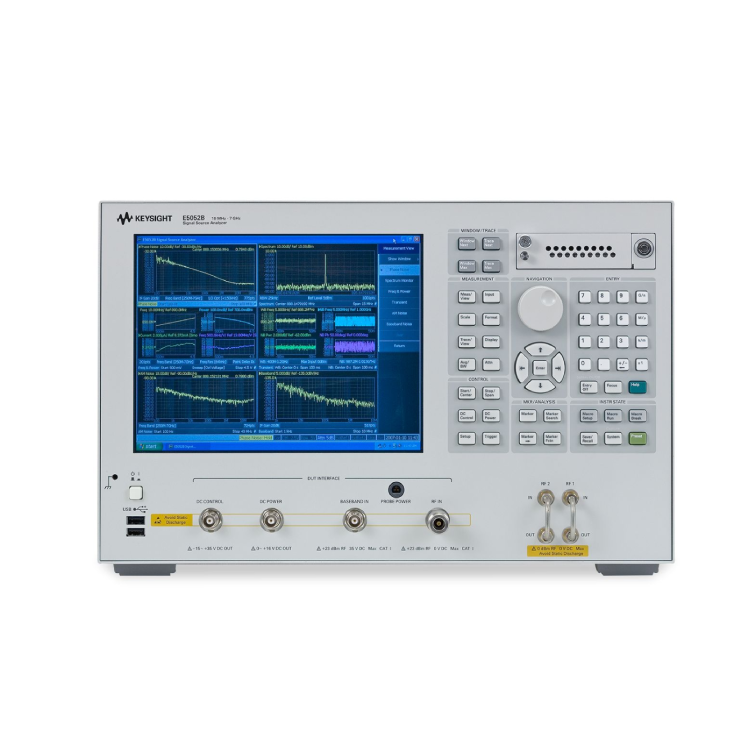

产品图片
